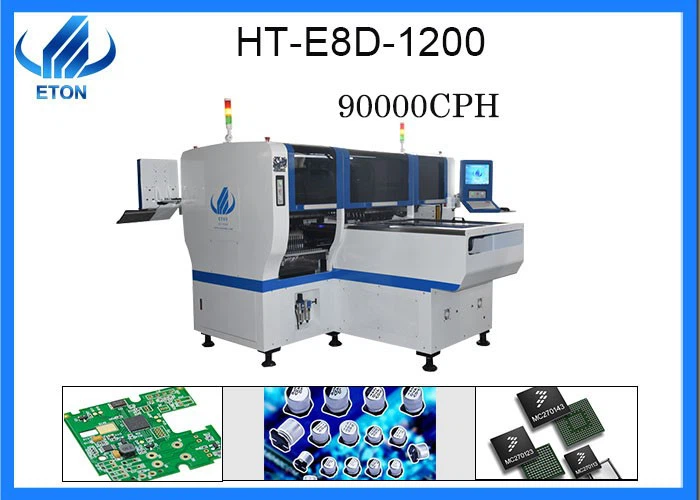

生産ラインのピックアンドプレースマシン

生産ラインのピックアンドプレース機



技術パラメータ

モデル:E8D-1200

寸法:3150*2250*1650mm

総重量:2500kg

PCB 長さ幅:最大:1200*300mm 最小:100*100mm

PCBの厚さ: 0.5-5mm

PCB クランプ: 調整可能な圧力空気圧

実装モード：グループピッキングと個別配置\個別ピッキングと個別配置

カメラの数: 4 個

取り付け精度:±0.04mm

取り付け高さ:<15mm (Automatic Changing)

取り付け速度:90000 CPH

部品：LED、コンデンサ、抵抗、IC、成形品など

コンポーネントスペース:0.2mm

フィーダーステーションの数:48個

ノズル数:24個

電源:380AC 50HZ

消費電力:8KW

コンベヤ伝動:最大長さ:1200 mm

伝達速度：＞1000mm/sec



関連機械

ステンシルプリンター

自動印刷機の構成と特長

PCB 搬送およびクランプ システム

• 最適に設計されたモジュールドライブ構造により、プラットフォームキャリブレーションの安定性、PCB とスチールメッシュ間のバランスの取れた接触が効果的に向上します。

• 柔軟なサイドクランプとセグメント化されたサポートを採用し、PCB を効果的にクランプして完全な固定を保証します。

• プログラム可能な搬送速度制御により、PB 停止がより正確になります。

• 詰まりを防ぐための独自の内部ギアコンベヤベルト。

●基板の搭載方向を自由に選択、組み合わせ可能です。

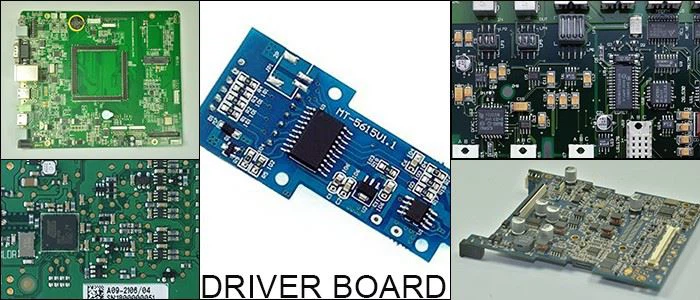

ドライバーボード

モータードライバーはモーターの制御と電力供給に使用されるデバイスで、モーター制御ボードとモータードライブボードの2つの部分を含む閉じた立方体で、その上のモーター制御ボードにはメイン制御チップ、PWM出力回路、フィルター回路、暗号化チップが含まれています。その他の部品、インバータ部を含むモータードライブボード部、電力変換部（整流部、電力保護部、放電部などを含む）、電流サンプリング部（デジタルサンプリングチップや抵抗サンプリングなど）、通信部、すぐ。 ハードウェア レベルから見ると、マスター コントロール チップです。 もちろん、モーター ドライブ全体をモーター コントローラーと呼びたい人もいますし、モーター コントロール ボードをモーター ドライブと呼びたい人もいます。



よくある質問

Q: SMT ラインにはどのような種類の原材料を用意すればよいですか?

A: 主に準備する必要があるのは、PCB、はんだペースト、コンポーネント、フィーダー、ノズルなどです。

Q:インドにある御社の機械の生産現場を訪問できますか?

A: クライアントに尋ねなければなりません。 結局のところ、ここは私たちの顧客の工場です。私たちは顧客のために決定を下すことはできません。 貴社の製造現場に競合他社が訪問することは望ましくないことと思います。ご理解ください。
