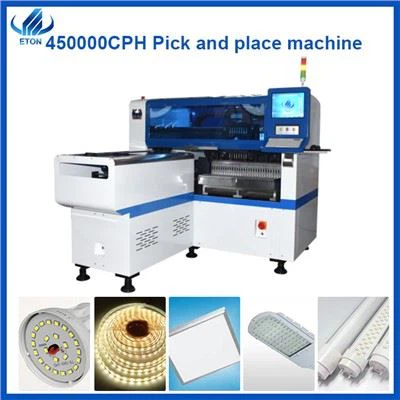

自動 SMT ピック アンド プレース マシン LED チューブ ストリップ ライト マウンタ

LEDモジュール実装機紹介

ピックアンドプレース機/プレースメント機/SMT機とも呼ばれるLEDモジュール実装機。 SMTラインの一つです。 マウンタの機能は、部品をピッキングして基板に実装することです。 それは自動的に SMT マシンです。

SMT 生産ラインには、モジュールごとに異なる機能を持つさまざまな機械があります。 ローダー、コンベヤー、ステンシルプリンター、ピックアンドプレース、リフローオーブン、アンローダーなどを含みます。

F7S マウンターの主な技術パラメーター

1. モジュール: HT-F7S

2. 機械の機能: 部品のピッキングと PCB への実装

3.取り付けモード：グループピッキングとグループ取り付け、欠品部品の自動供給

4. PCB クランプ: 調整可能な圧力空気圧

5. システム: Windows 7

6.ディスプレイ：タッチスクリーンモニター

7. カメラ台数 : デジタルカメラ5台、ビジョンアライメント、マーク補正

8. 搭載速度: 150000-170000 チップ/時間

9.消費電力：5kw

10. X、Y、Z 軸ドライブ方法: ハイエンド磁気リニア モーターとサーボ モーター

F7Sマウンタの応用

F7Sは超高速ピックアンドプレース機で、1.2m以内の基板実装に適しています。 リジッド基板からフレキシブル基板まで幅広く対応。 LEDチップ、抵抗器、ブリッジ、RGBなどの取り付けに適しています。

F7S は、LED TUBE、ストリップ、パネル、街路灯、ディスプレイなどの LED モジュール照明に非常に適しています。

ピックアンドプレース機の機能

HT-F7S は ETON の最も経済的な高速ピック アンド プレース マシンで、LED モジュール照明 (例: チューブ/パネル/LED ストリップ) 用で、いくつかの重要な機能があります。

1.経済的な価格で非常に大容量。 最大速度は 1 時間あたり 150000-180000 チップに達する可能性があり、1 時間で 80-90m の LED ストリップ ライトを生成でき、非常に大容量です。

2. 非常にインテリジェントな F7S は、LED チップ、抵抗器、コンデンサ、ブリッジ整流器など、高さ 5mm 以下のコンポーネントの取り付けに適しています。

3. 操作が簡単なマシン、それは R&D 独立したソフトウェアを備えた Windows 7 であり、ディスプレイは簡単なタッチ スクリーン モニターであり、安定していてシンプルです。

4.高精度、F7Sの場合、5台のカメラがあり、機能はビジョンアライメントとマーク補正用で、繰り返し取り付け精度は0.02 mmです。

よくある質問

1. インドでは何台の機械が販売されていますか?

A: これまでのところ、インドでは数百台の機械が販売されています。

2. 機械の操作方法がわからないのですが、経験は必要ですか？

A: 当社の機械は操作が非常に簡単です。通常、数日間のトレーニングで十分であり、経験は必要ありません。 ETONのエンジニアがオンラインで教え、コロナ後にあなたの工場を訪問します。

3.LEDチューブ/街路灯/ディスプレイ、レンズ/パネル/LED電球/DOB/などの中速ピックアンドプレース機はありますか

A: はい！ 中速マウンター用に、異なるモジュールのピック アンド プレース マシンがあります。1 つは RT-1、35000 cph の 10 ヘッド、もう 1 つは理論速度 45000 の E8S です。
